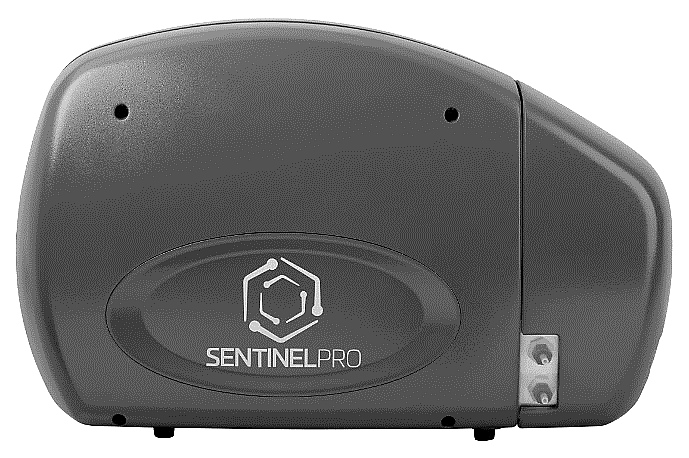

Pi Sentinel PRO Shape Module

  Pi Sentinel PRO形狀模塊(Pi SM)為激光衍射和其他僅尺寸的濕式懸浮技術增加了全面的顆粒形狀分析能力。Pi SM將報告多達30種不同的與形狀相關的測量數據，包括尺寸，以及每個測量樣本的圖像，而不僅僅是確定顆粒的大小信息。

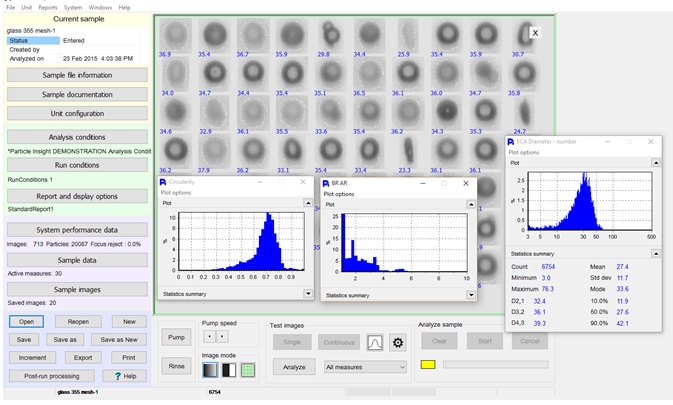

  Pi SM的配置使得它可以很容易地插入現有儀器的流體管路中。一個基于Windows的一體機提供專用的Pi SM控制，也提供顆粒圖像的實時顯示。一旦分析完成，用戶可以從他們的傳統的只有尺寸的儀器和形狀模塊，比較顆粒大小和形狀的結果。

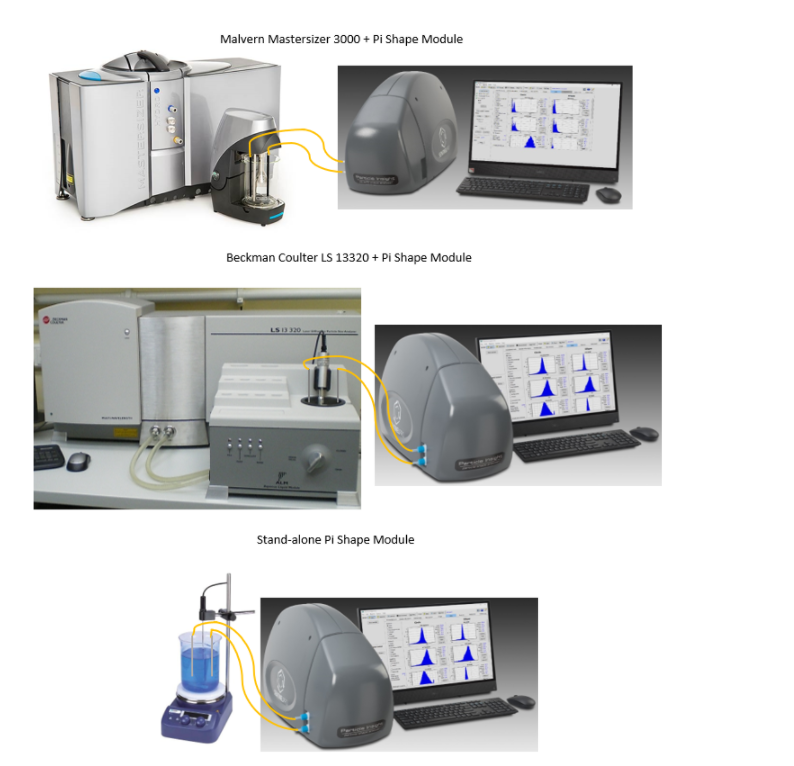

  Pi SM形狀模塊是作為尺寸測量技術的一個附加組件。Pi SM形狀模塊可以連接至現有激光衍射系統，也可為兩個系統。大多數情況假設顆粒在本質上是球形的。有額外的形狀信息以及顆粒圖像，使用戶能夠更全面的了解顆粒的信息，進而指導應用。

優勢

簡化實驗流程

設計適用于其他粒度分析儀，作為粒度分析儀的附加模塊

可以設置為獨立系統

允許對大多數流水線流程的適應性。

與激光衍射互補

  不是所有的顆粒都是圓的。事實上，在現實生活中很少有顆粒是完全圓形的。激光衍射對尺寸進行間接測量，激光衍射系統測量的不是顆粒的實際尺寸，而是作為尺寸函數被衍射的衍射角光強度。這種方法以及工業上使用的許多其他方法，都是假設顆粒是球形的，計算是基于所謂的等效球形直徑。但如果顆粒不是圓的,而假設它們是圓的，會導致操作者得到錯誤信息。

圖像分析對顆粒進行直接測量。與激光衍射和其他間接測量技術不同，圖像分析將測量實際顆粒的圖像。通過這樣做，可以計算出關于一個顆粒的許多不同的測量值。

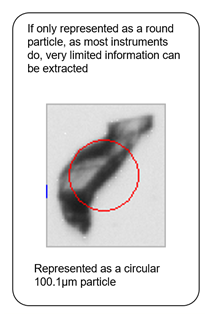

在上面所示的類似情況下，直徑為100μm的顆粒，假設它在本質上是圓的，將需要計算多達30個額外的測量值。這讓用戶更有信心對顆粒的性能做出正確的假設。

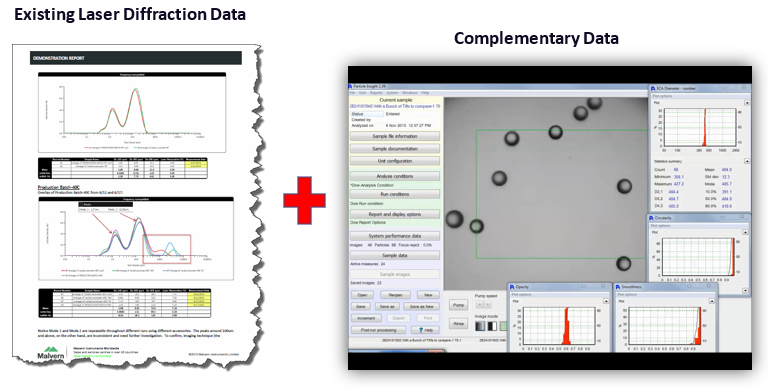

對激光散射用戶來說有用的價值

保持現有技術。不需要更改已建立的規范或方法。

補充高價值形狀數據，以獲得更多的過程監測。

所有報告和數據可以保持不變。

Pi形狀模塊新的特征

作為傳統Pi儀器的升級版，新特征如下：

提高光學性能。. 所有與圖像捕捉相關的組件(相機和鏡頭)都得到了顯著的改進，包括更容易的放大配置。較高的數據傳輸速率，提高了實時分析速率。。

先進的光源。. 升級版更亮的帶有琥珀色頻閃廣源取代原有頻閃光源。當只使用白光時，這個過濾器減少了多波長的影響。

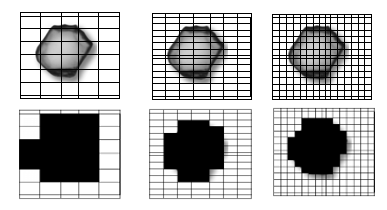

高分辨圖像。. 更高的分辨率和圖像捕捉，更好的邊緣清晰度。

提高準確性。. 更好的準確性和能力，區分微小差異的顆粒形狀低至1微米。

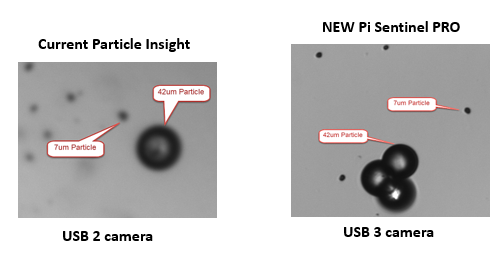

分辨率升級。. USB3高分辨率數碼相機，高達5MPs的分辨率和更高的數據傳輸速度，高達127幀每秒采集速率，保證系統能捕捉數以千計的顆粒的實時圖像。

升級流動系統。 蠕動泵取代振蕩泵，使用耐化學油管。此外，蠕動泵不容易出現維護問題。

升級管道。Pi Sentinel PRO有抗化學物質的油管，以保持與有機溶劑的相容性。

樣品池配件。. 石英樣品池，快速連接器(閥體和插入件)，便于清洗、更換或改變樣品池的尺寸。

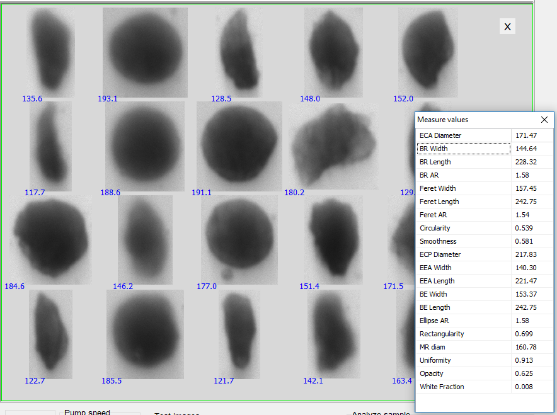

縮略圖功能。 在查看顆粒縮略圖時，點擊鼠標左鍵將顯示所選縮略圖的所有形狀測量值，點擊鼠標右鍵將允許用戶從數據庫和統計中刪除特定顆粒。可用此功能刪除氣泡。

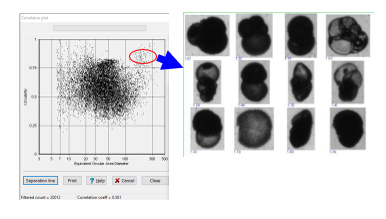

關聯圖。 關聯圖現在能夠直接從相關圖的區域查看縮略圖。

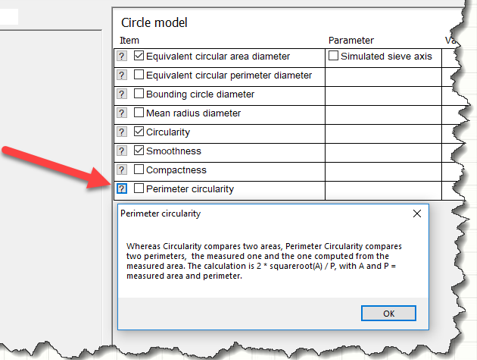

新的周長測量。 第二種圓度測量被開發為“邊界圓度”，以幫助現有FPIA系統的客戶使用這種不同的圓度測量。

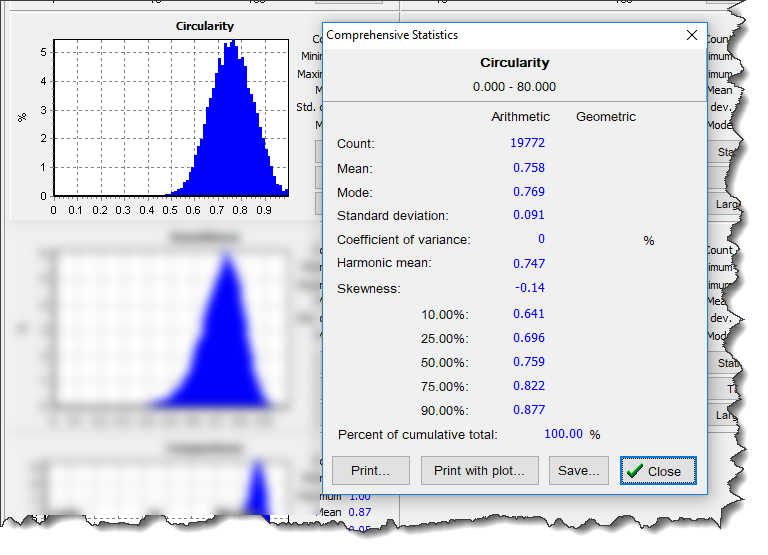

新的3位數分辨率。 圓度和所有其他分數測量具有3位小數精度的數據報告。從FPIA數據過渡到Pi Sentinel PRO數據的要求。

新的儀器認證程序。 IO / OQ認證和驗證程序使用NIST可追溯標準。

新的數據完整性遵從性。 認證程序符合FDA新的數據完整性指導文件。

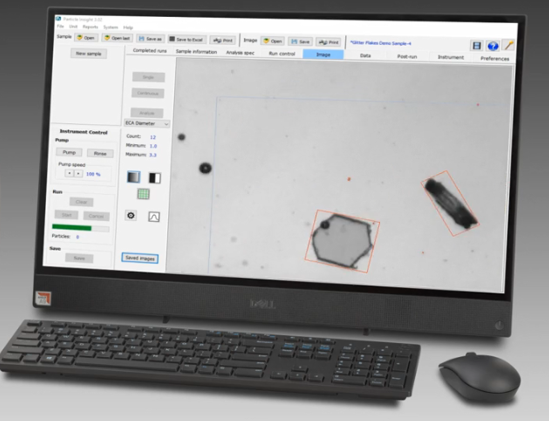

新的計算平臺。 每一個系統都包括一個觸摸屏的一體機，讓客戶與軟件功能有更多的互動。

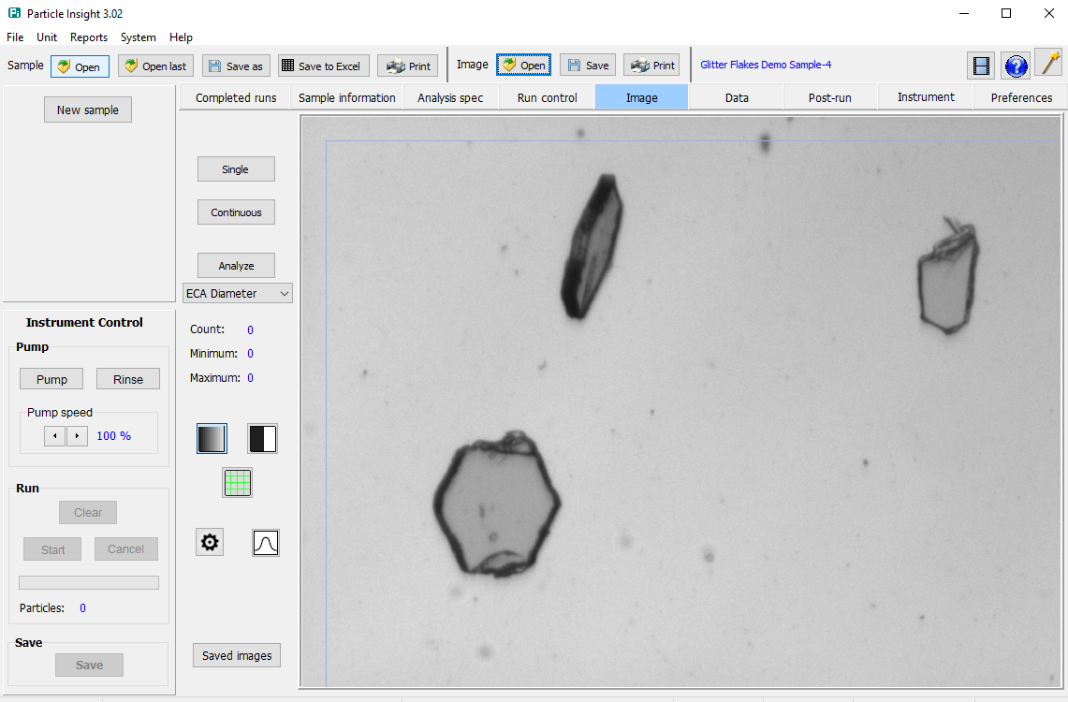

新軟件界面。 軟件用戶界面已經進行了更改，以減少呈現給用戶的選項的混亂。用戶仍然擁有舊Pi的所有選項，只是訪問方式不同而已。
